概述

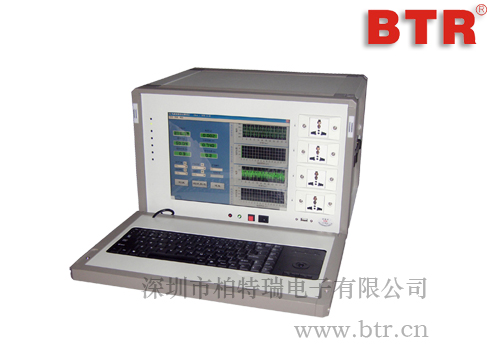

     BTR-PQAII IT设备240V直流测试平台，为高压直流电源测试设备，适用于IDC机房IT设备电源的上架前的测试，对现有IT设备电源从交流供电平稳地过渡到高压直流供电提供验证和评价数据，通过对IDC机房IT设备电源的测试，保证IDC机房IT设备电源的节能与安全。

BTR-PQAII IT设备240V直流测试平台主要功能：

1.自带大功率直流电源，用于给IT设备提供直流电源；

2.测量现有IT设备能否使用高压直流进行供电；

3.测量IT设备电源在直流供电下的电压，电流，功率等参数；

4.测量IT设备电源的直流供电范围以及在供电范围内是否存在服务器掉电情况；

5.测量IT设备电源在直流电压反向时能否正常工作，并判断该服务器电源是否采用半波整流；

6.检测IT设备电源的启动方式：硬启动还是软启动；

7.检测IT设备开机前的电源阻抗；

8.监测IT设备服务器正负极对大地是否漏电；

9.具备过流保护和短路保护功能；

10.自动生成报表，记录测试参数和结果,并提供打印接口。

性能指标

1.技术参数据测试指标：

表3  测试平台提供的测试参数及各参数的技术指标

主要电气技术参数：

2.1 工作电源：220VAC±10%；

2.2 直流电源通道四个，单个通道工作或所有通道同时工作允许输出电流：≤20A；

2.3 测量误差：≤1％。

工作环境：

3.1 温度：-20℃～60℃；

3.2 相对湿度：≤85 %RH

3.3 大气压力：0.8～1.2个标准大气压；

3.4 没有明显的振动及电磁干扰。

 其它技术指标：

4.1 测量信号最大峰值：电压电流均为最大量程的1.2倍；

4.2 显示更新：实时；

4.3 整机静态功耗：<100VA；

4.4 仪表净重：约 20Kg；

4.5 仪表尺寸：长 * 宽 * 高：（440*395*280）mm.
