BTR-AC-86三相智能电量监测仪
BTR-AC-86三相智能电量监测仪
产品型号:BTR-AC-86
更新时间:2020-04-21
点击次数:
备注:
收藏

产品介绍



  • 产品简介

AC86型高精度智能电量综合检测仪主要应用于各种工业控制与测量系统,可方便地测量三相四线制电力线路的各类电参数,一台智能电量综合检测仪能同时替代电流、电压、频率、功率、 功率因数、电量等多种电参量传感器,可降低系统成本, 方便现场布线, 尤其是全隔离的处理技术大大改善了变送器性能,有助于提高系统的可靠性。 其RS-485总线输出技术与采用的MODBUS协议,利于编程,利于系统扩展,使你轻松地构建自己的测控系统。

  • 功能特点
    • 测量三相四线的相电压、电流、频率、功率因数、有功功率、无功功率、有功电度、无功电度等电参数。
    • 电流测量时内部互感器和外部互感器双重选择。
    • 一路内部温度测量传感器。
    • 运行状态和数据发送接收的LED指示。
    • 简易的双绞线485通信,通信距离可达到1200米。
    • 采用MODBUS通讯协议。
    • 方便的DIN导轨安装方式
    • 波特率,设备地址手动复位。

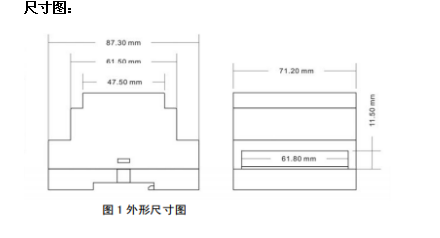

    • 尺寸:87.3×71.2×58mm
    • 重量:217g。
  • 技术参数和性能
  • 工作条件

供电电源:12V/DC ±10%

工作温度:-30℃~80℃

工作湿度:10%~90%RH;无冷凝

大气压力:86 kpa~106 kpa

电量输入

量程         :             0-400VAC,相电压

最高耐压 :             500VAC连续

最大测量误差:      ±0.5%

分辩率            :      0.1VAC

输入电流:量程:     0-10A/AC(可通过设置CT一次电流比,外接次级额定电流为5A的电流互感器测量0-300A电流,CT电流比可设置为5~300:5)

最大电流:  15A/AC连续

最大测量误差:  ±0.5%

分辩率:              0.01A

温度测量

测温范围:-30℃~80℃

 防雷参数

               防雷接口:电源防雷、485通讯防雷

               防雷指标:3KA

通信方式

主从式,测量主机为主站,传感器为从站。

通信接口:RS-485。
