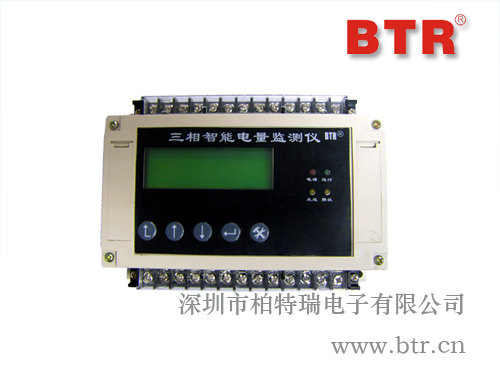

AJ34 BTR01044 三相智能电量监测仪
AJ34 BTR01044 三相智能电量监测仪
产品型号:
更新时间:2019-06-18
点击次数:
备注:1.测量三相四线的相电压、电流、频率、功率因数、有功功率、无功功率、有功电度、无功电度。
收藏

产品介绍











产品型号:AJ34





产品名称:三相智能电量监测仪

产品简介

AJ34型高精度智能电量综合检测仪主要应用于各种工业控制与测量系统,可方便地测量三相四线制电力线路的各类电参数,一台智能电量综合检测仪能同时替代电流、电压、频率、功率、 功率因数、电量等多种电参量传感器,可降低系统成本, 方便现场布线, 尤其是全隔离的处理技术大大改善了变送器性能,有助于提高系统的可靠性。 其RS-485总线输出技术与采用的MODBUS协议,使AJ系列产品可与任何工控机挂接同一的RS-485总线,利于编程,利于系统扩展,使你轻松地构建自己的测控系统。



功能特点:

     1.  测量三相四线的相电压、电流、频率、功率因数、有功功率、无功功率、有功电度、无功电度。

     2.  一路电量参数输出4-20MA或0-5V模拟量。

     3.  RS485接口通讯。

     4. 采用MODBUS通讯协议。



主要技术参数和性能

项目

说明

供电电源

12VDC或175~265VAC(两者选其一);

工作电流

<100mA

电量输入电压

量程0-400VAC相电压,最高耐压500VAC连续,误差最大±0.5%,分辨率0.1VAC

电量输入电流

量程0AC(可通过设备CT一次电流比,外接电流互感器测量0-300A电流,电流比可设置为1-60倍).

电大电流:10A/AC连续.最大测量误差:±0.5%,分辨率0.01A

       模拟量输出

0-5VDC(对应A相交流电压0-400VAC)

输出接口

RS485

模拟量为任一电量参数 输出可选

0-5VDC



尺寸

(L×W×H)××

重量



应用场所

应用于各种工业控制与测量系统,可方便地测量三相四线制电力线路的各类电参数。

以上说明仅供参考,请以实物为准!
