TEM-810 BTR01060  网络型温差传感器
TEM-810 BTR01060 网络型温差传感器
产品型号:
更新时间:2019-06-18
点击次数:
备注:
收藏

产品介绍

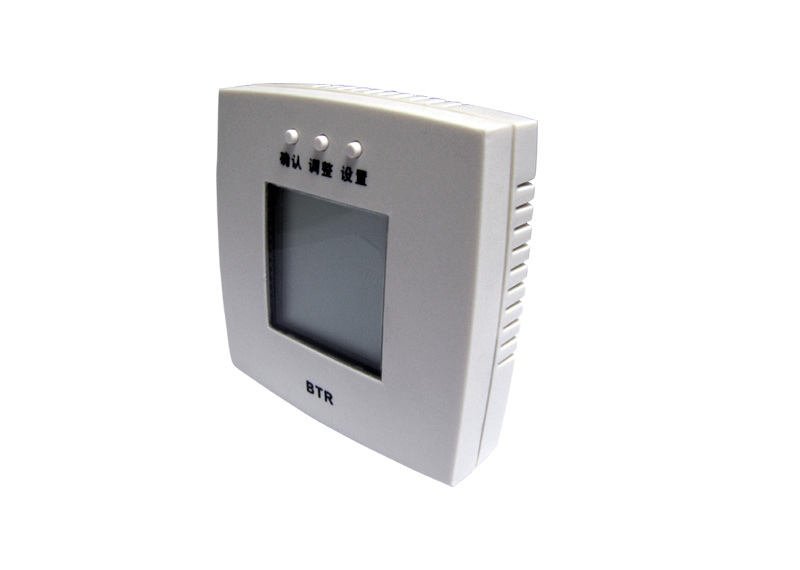

TEM-810网络型温差传感器

用户手册

一、        产品介绍:

TEM-810网络型温差传感器主要应用于各种工业控制与环境测量系统,可方便地测量两个不同地点的温度值以及两点的温差值,特别适用于HVAC暖通空调行业供回水温度差值的测量,一个网络型温差传感器能够替代两个温度传感器,可降低系统成本,使你轻松地构建自己的测控系统

二、功能特点

Ø            属精密温差传感器,LCD实时显示通道1温度和温度差值

Ø            开关量输出温差报警状态(报警时为常闭状态,不报警时为常开状态);

Ø            RS-485总线输出技术与MODBUS通信协议,利于编程,利于系统扩展,

     通信距离可达到。

Ø            通过按键可设置产品波特率,地址,温差报警上下限值

Ø            经可溯源标准检验,精度高,低功耗、高稳定性;

Ø            内置单片机,具备自动侦测功能,掉电后设置数据不丢失功能;

Ø            阻燃绝缘纤维外壳,采用快速端子;

Ø            用途广泛,配备相应封装的温度探头可测量各种管道及特殊场合的温度。

注意:

1、出厂校准参数为:模块地址为00(十六进制)号,波特率为9600bps。

2、编程模块地址从0-250随意设定;

3、编程波特率有:1200bps.2400bps. 4800bps. 9600bps.四种可使用。

4、模块地址、波特率修改后,其值存于EEPROM中,掉电不丢失。



二、        技术参数、输入输出接口形式:

Ø             供电电源: 12VDC;

Ø             电    :< 20mA;

Ø             显    :数码显示测量值,自检显示如右图;

Ø             测温范围: ~;

Ø             精    :小于±1.0°C(全量程内);

Ø             工作环境:- 30 ~ ,0 ~ 100% RH;

Ø             防雷接口:电源防雷,通信防雷。

Ø             防雷标准:2KA。

Ø             输出形式:RS485通信输出,MODBUS通信协议,

     具体输出数据信息见(TEM810通信协议),开关量温差报警输出,LCD直接显示测量值。

Ø             最大尺寸:86×86×;

Ø             重    量: 。

三、典型应用:

1、J1接线端子为工程接线端,+12V和GND为温差传感器的供电电源接口,PE口为防雷大地输入接口,485+和485-为通信接口,AA,BB为开关量的输出状态接口。

2、 J3为调试电源和通信接口,其对应端子跟J1工程接线端子是接在一起的,用户可根据需要选择此两种接口进行安装或通信。



上一个TEM300-C BTR01161 磁性数字微型温度传感器
下一个TEM-300 BTR01052 微型温度传感器
